在現代電力系統中，保護電路免受過載和短路的損害是至關重要的。熱磁式塑殼斷路器作為電氣保護領域的重要設備，憑借其獨特的工作原理和可靠的性能，廣泛應用于各類電氣設施中。本文將詳細探討熱磁式塑殼斷路器的工作原理、主要特點及應用領域，以幫助讀者更好地理解和利用這一關鍵電氣設備。
一、熱磁式塑殼斷路器的工作原理

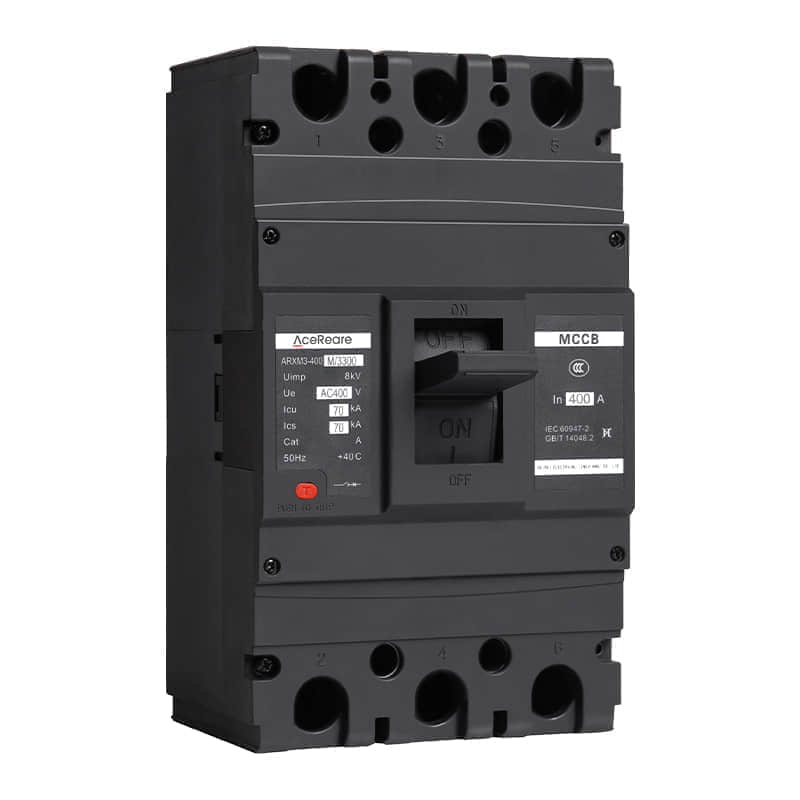

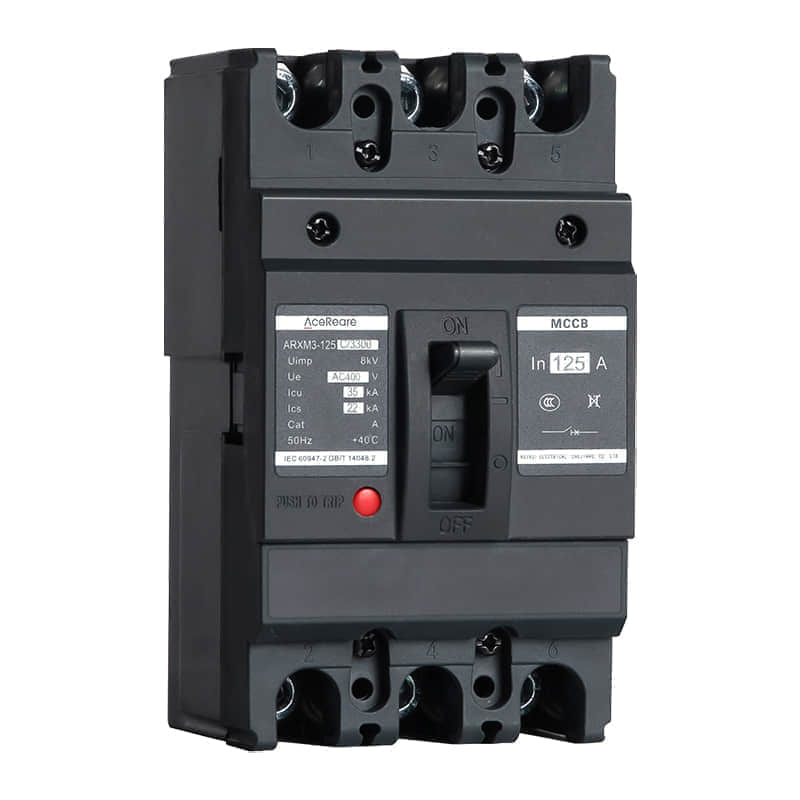

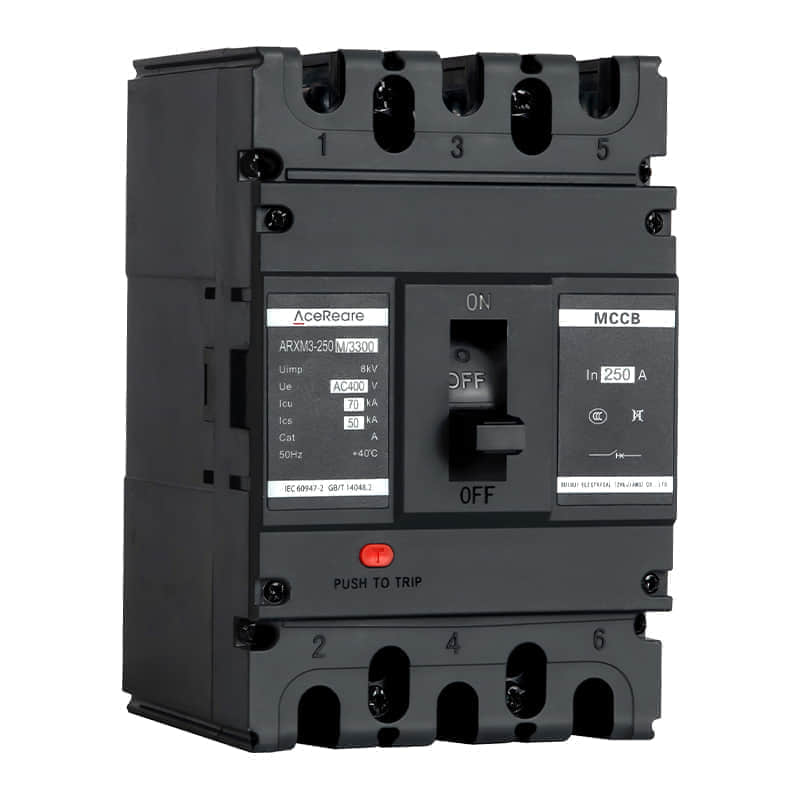

熱磁式塑殼斷路器（以下簡稱“熱磁斷路器”）是一種結合了熱保護和磁保護功能的電氣設備。其主要由熱脫扣裝置和磁脫扣裝置兩部分組成。
熱脫扣裝置：熱脫扣裝置利用雙金屬片的特性來實現過載保護。斷路器內部的雙金屬片由兩種不同膨脹系數的金屬制成，當電流超過設定值時，電流通過的熱量使得雙金屬片發熱膨脹，導致其彎曲。當彎曲到一定程度時，會推動機械機構，斷開電路，從而切斷過載電流，保護電路不受損害。
磁脫扣裝置：磁脫扣裝置則用于短路保護。當發生短路時，電流急劇增加，產生的磁場會迅速作用于磁脫扣裝置的電磁鐵。電磁鐵產生的強大吸力將斷路器的觸點瞬間拉開，從而切斷電流，保護電路免受短路帶來的沖擊。
二、熱磁式塑殼斷路器的主要特點
可靠性高：熱磁斷路器結合了熱保護和磁保護兩種功能，能夠提供雙重保護，有效避免了過載和短路對電路造成的損害。其可靠性體現在能夠在各種復雜電力環境中穩定工作。
操作簡便：熱磁斷路器的結構設計合理，維護和操作相對簡單。斷路器可以通過調節熱脫扣裝置上的旋鈕，來設置不同的過載保護值，從而適應不同電流需求的電路。
響應迅速：短路保護的反應時間極短，能夠快速切斷電流，防止短路電流對設備和線路造成嚴重損壞。這種快速響應對于保護電力系統的安全至關重要。
