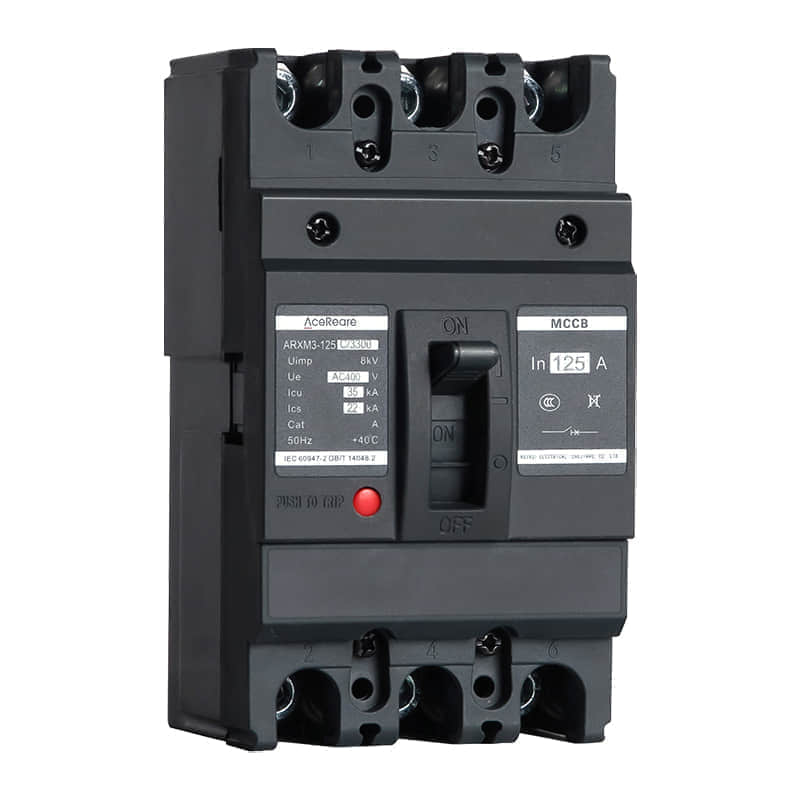

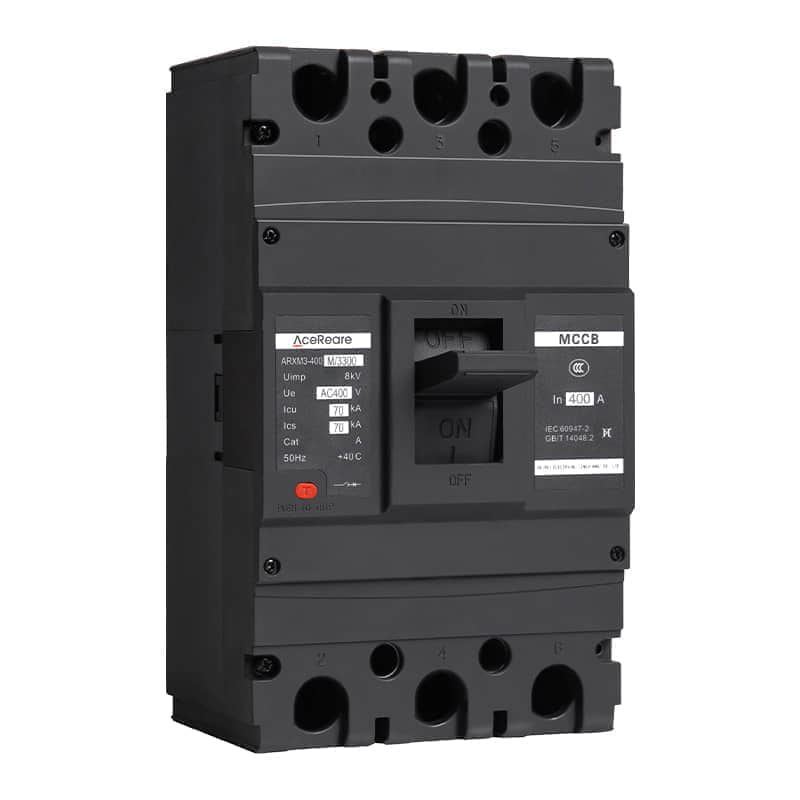

熱磁式塑殼斷路器（簡稱“熱磁斷路器”）是一種常見于電力系統中的保護裝置。它主要用于防止電路中的過載和短路情況，確保電氣設備的安全與穩定。本文將詳細介紹熱磁式塑殼斷路器的工作原理、應用領域、優缺點及其在現代電力系統中的重要性。
工作原理
熱磁式塑殼斷路器結合了熱保護和磁保護兩種功能。其工作原理基于兩個主要部件：熱脫扣機構和磁脫扣機構。熱脫扣機構利用雙金屬片的熱膨脹原理來實現過載保護。當電流超過額定值時，雙金屬片會因溫度上升而彎曲，從而推動脫扣裝置動作，斷開電路。
磁脫扣機構則通過電磁原理來實現短路保護。當電路中出現短路時，瞬間產生的強大電流會在斷路器內產生強磁場，該磁場作用于脫扣裝置，使其迅速斷開電路，從而保護電氣設備免受短路電流的損害。
應用領域
熱磁式塑殼斷路器廣泛應用于工業、電力、建筑等領域。在工業生產中，它們保護各種電氣設備，如電動機、變壓器等，防止因過載或短路導致的設備損壞。在建筑工程中，熱磁式塑殼斷路器通常安裝在配電箱內，為整個建筑的電氣系統提供保護。在電力系統中，它們幫助確保電網的穩定運行，防止由于設備故障引發的系統停機或火災等事故。
優缺點
熱磁式塑殼斷路器具有許多優點。首先，它們可以同時提供過載和短路保護，確保電氣系統的全面安全。其次，熱磁斷路器的反應速度較快，能夠及時切斷電路，避免了電氣設備的進一步損壞。此外，這種斷路器設計結構簡單、易于維護和更換，具備良好的可靠性。
