在電氣系統中，電路斷路器是至關重要的安全設備，它如同電路的“守護神”，在過載、短路等故障發生時自動切斷電流，保護設備免受損壞，并預防火災風險。要全面理解斷路器，我們需要從其不同類型、關鍵防護特性以及連接方式等多個維度進行剖析。
一、 斷路器的基本類型
根據滅弧介質和結構原理的不同，斷路器主要分為以下幾種常見類型：
1. 空氣斷路器
簡介：以空氣作為滅弧介質，通常用于主電源分配，承載的電流容量非常大（可達數千安培）。
應用：工廠、大型商業建筑的主配電盤。

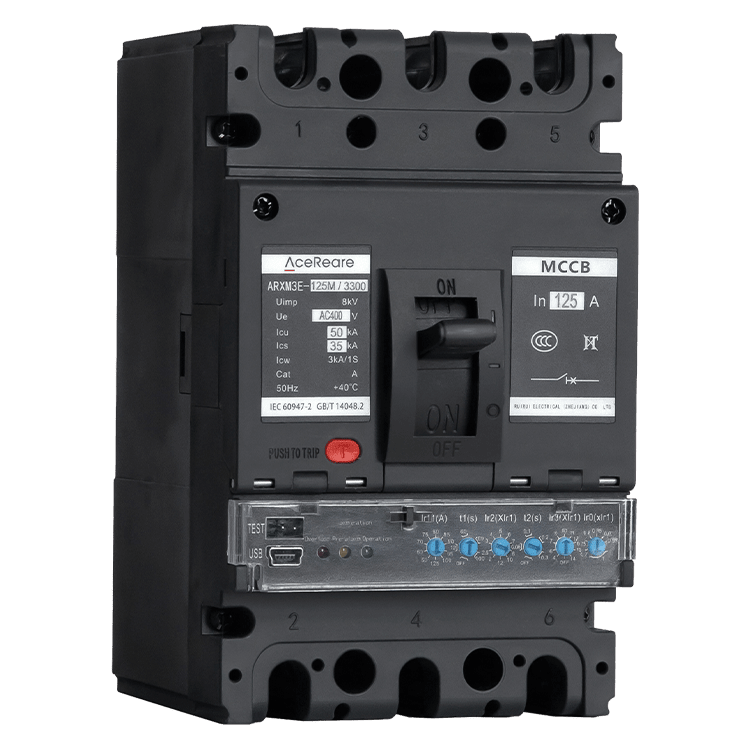

2. 塑殼斷路器
簡介：其所有部件都封裝在一個絕緣塑料外殼內。電流容量低于ACB，但分斷能力較高，且通常可調。
應用：分支電路的配電、大型電機保護。

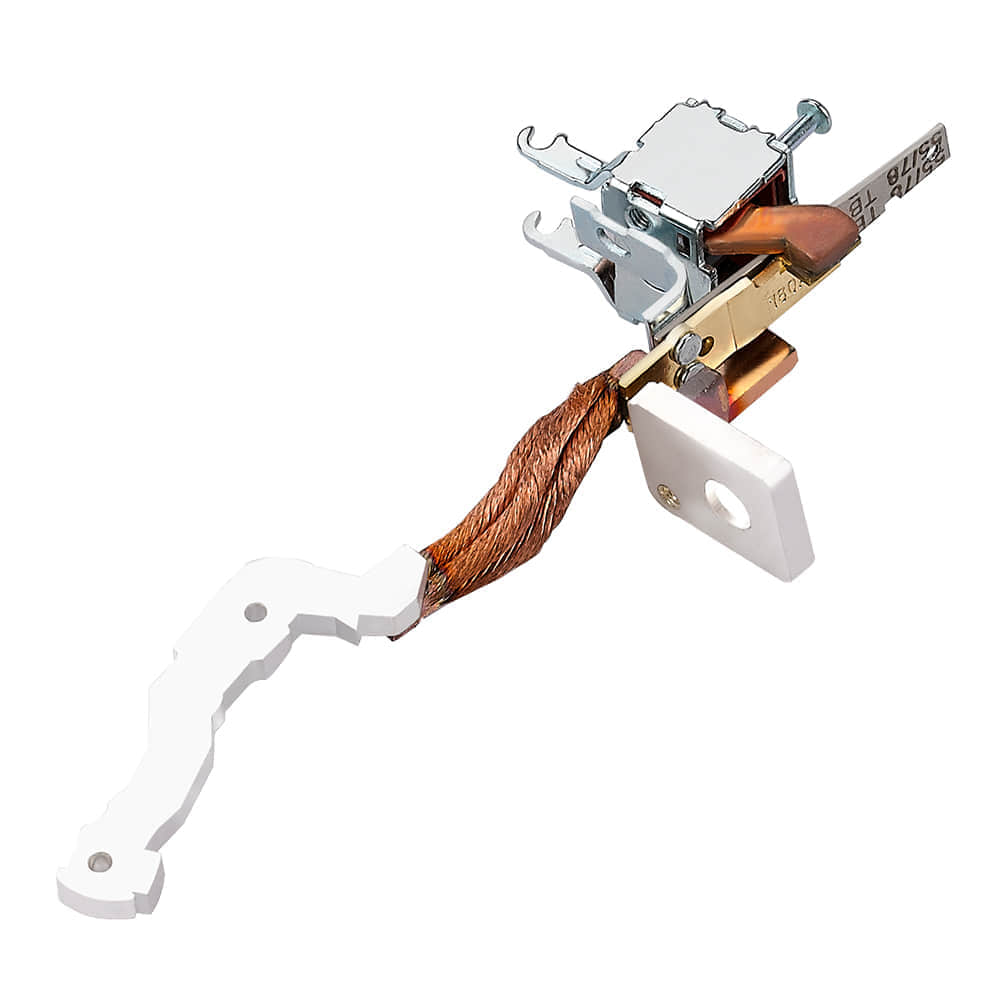

3. 微型斷路器
簡介：家用和商業場所最常見的類型，電流容量較小（通常不超過125A），用于保護照明、插座等終端電路。
特點：體積小巧，操作簡單，通常不可調節。
4. 漏電保護器
簡介：嚴格來說，它常與MCB組合使用（形成RCBO）。其核心功能是檢測線路中的漏電電流（電流失衡），當發生觸電或漏電風險時迅速跳閘，提供人身安全保護。
二、 關鍵防護特性：電弧閃光斷路器
這是斷路器技術中一個專注于極致安全的重要分支。
電弧閃光的危害：在電氣故障中，當電流通過空氣在兩個導體間形成電離通道時，會產生電弧閃光。這是一個極其危險的現象，伴隨爆炸性能量釋放，產生高溫、強光和沖擊波，可能造成嚴重的設備損壞和人員傷亡。
電弧閃光斷路器的特殊功能：
極速脫扣：傳統斷路器可能需要幾個周波（例如30-50毫秒）才能跳閘，而專用的電弧閃光斷路器通過先進的傳感技術和觸發機制，能將跳閘時間縮短至5-8毫秒以內，在電弧能量達到破壞性級別前就將其切斷。
電弧檢測：除了檢測過電流，它們還可能包含額外的傳感器（如光傳感器）來專門探測電弧發生時產生的特定光譜。
應用場景：主要應用于對安全要求極高的場所，如數據中心、關鍵工業流程、大型電力分配中心等，是降低電弧閃光事故風險的核心設備。
三、 斷路器的連接類型
斷路器的連接方式決定了其如何接入電路，主要分為前端子和后端子兩大類，這直接影響安裝、散熱和電氣性能。
1. 前連接
描述：所有電源線和負載線的接線端子都位于斷路器的前端面。
優點：
安裝維護方便：無需從配電柜中完全抽出斷路器即可進行接線和維護，節省空間和時間。
節省深度：對配電柜的深度要求較低。
缺點：連接點相對集中，對于大電流型號，散熱可能不如后連接均勻。
2. 后連接
描述：電源輸入端子和負載輸出端子分別位于斷路器的前后兩端。通常，電源線從后方接入，負載線從前方接出。
優點：
清晰的布線分離：輸入和輸出線路物理分離，布線整潔，易于識別，減少了誤接線的風險。
改善散熱：連接點分布在斷路器兩端，有助于熱量分散，更適合大電流應用。
缺點：安裝和維護時需要從后方操作，通常要求配電柜有更大的深度，且可能需要將斷路器完全抽出才能接觸到后部端子。
選擇考量：選擇前連接還是后連接，通常取決于配電柜的設計、空間限制、電流大小以及維護習慣。在緊湊型配電箱中，前連接更常見；而在大型工業配電盤中，后連接因其清晰的布線管理和散熱優勢而更受青睞。
電路斷路器是一個復雜而精密的家族。從保護日常家用的微型斷路器（MCB），到守護工業命脈的空氣斷路器（ACB），再到專為應對極端危險而生的電弧閃光斷路器，它們各司其職。同時，無論是前連接的便捷，還是后連接的規整，不同的斷路器連接類型都是為了適應多樣化的安裝環境和性能需求。理解這些不同種類的斷路器及其特性，對于電氣系統的安全設計、正確安裝和高效維護至關重要。
