ARM6Z系列智能量測斷路器（以下簡稱斷路器），適用于交流50Hz（或60Hz），其額定絕緣電壓為1000V，額定工作電壓400V。本公司推出該款斷路器，是面向智能電網發展需求的新產品，該系列產品具有我公司多項自主創新技術。
斷路器可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。
斷路器具有隔離功能，其相應符號為："
"
斷路器符合標準：IEC60947-2及GB/T14048.2。
斷路器的概述和特點：
本公司推出的ARM6Z-250智能量測開關，是面向智能電網發展需求的新產品，該系列產品具有我公司多項自主創新技術，具有如下主要特點：
●全面保護
具備三段電流、電壓、缺相保護；
●實時測量
具備多種測量功能，實時監測母線電流、電壓、功率、功率因數等；
●電能計量
具備三相回路的總有功電量和分相電量計量；
●四遙功能
支持遠程遙控、遙信、遙測、遙調；支持RS485通信及載波、微功率無線等多種通信方式，支持DL/T645協議、DL/T698協議及MODBUS協議，支持參數設置、狀態查詢、遠程控制等功能；
●狀態監測
實時監測開關分合狀態，有效支持故障隔離和定位研判；監測進出線接頭溫度，提前預警接線故障；
●高可靠性
開關具有極強的抗干擾能力，高可靠。
●溫度檢測
可監測量測開關進、出線端子和開關本體內部的溫度。

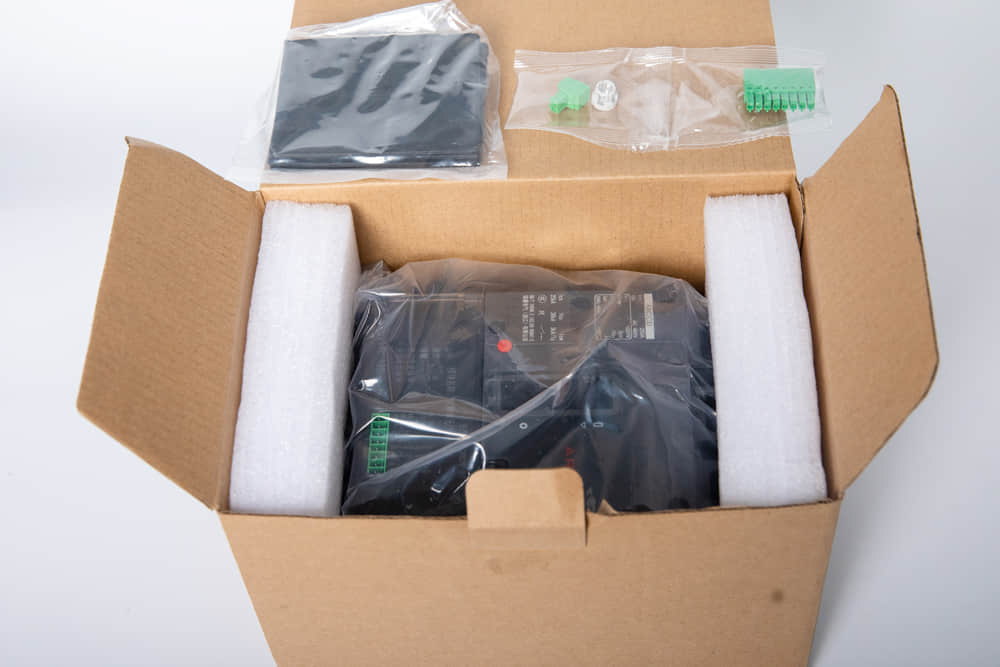

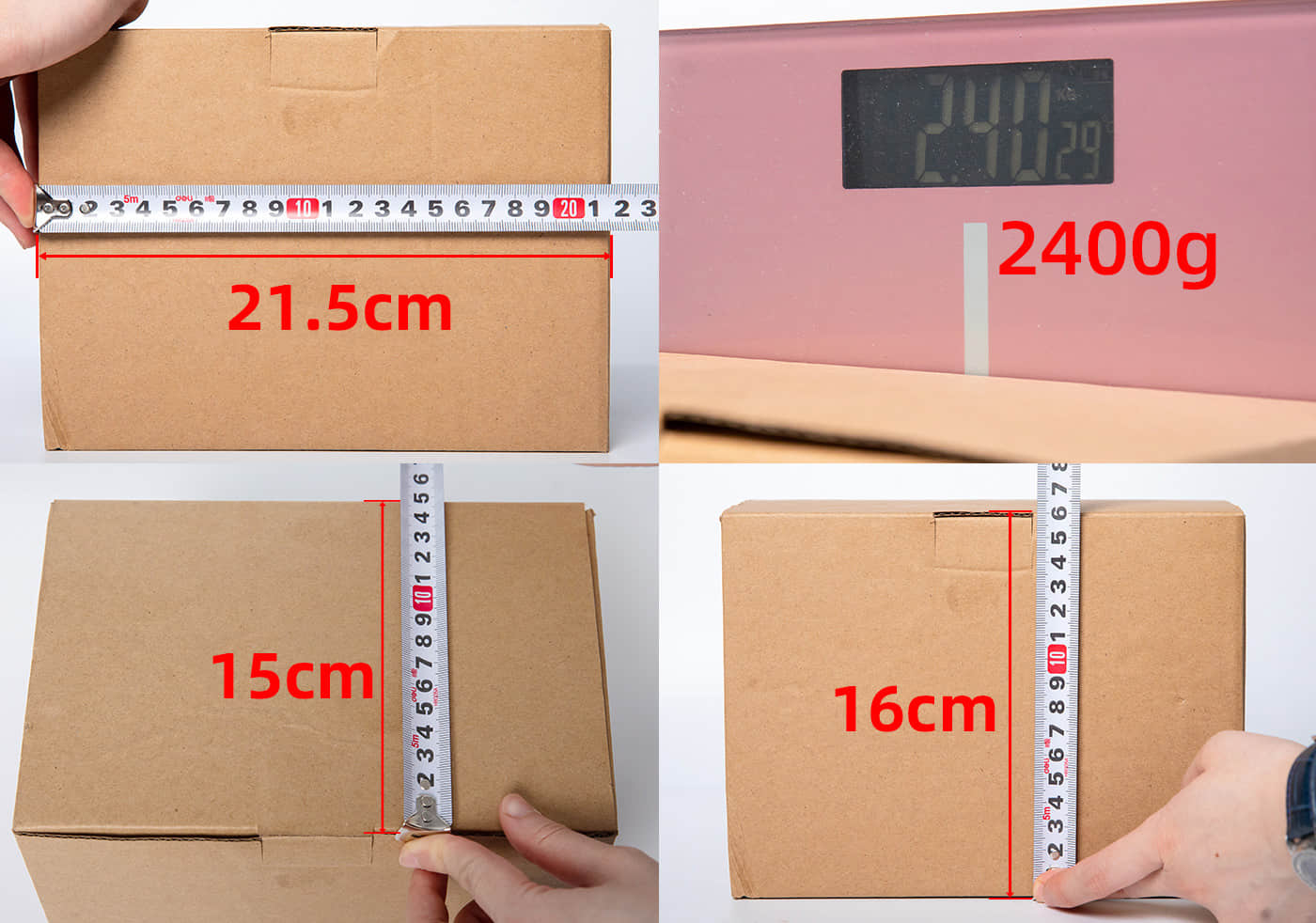

外包裝資料（尺寸 重量）
產品型號 | 起訂量 | 產品尺寸mm （L*W*H） | 產品凈重 | 包裝方式（木箱/紙箱） | 裝箱數 | 內箱尺寸cm （L*W*H） | 外箱尺寸cm （L*W*H） | 箱重（g） |
ARM6Z-250-3300 | 52 | 180*107*100 | 紙箱 | 4 | 21.5*15*16 | 2400 |
輔助與配件
1、周圍空氣溫州為：-5℃~+40℃
2、安裝地點的海拔不超過2000m
3、安裝地點的空氣相對濕度在**溫度為+40℃時不超過50%，再較低溫度下可以有較高的相對濕度，列如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施；
4、污染等級為3級
5、濕熱帶型（TH型）斷路器通過IEC60947-2、GB/T2423.18試驗要求，能耐受潮濕空氣、鹽霧、油霧、霉菌的影響。
6、斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方
7、斷路器應安裝在沒有雨雪侵襲的地方
8、可運行條件：斷路器通過GB/T 2423.1和GB/T2423.2的試驗要求，周圍空氣溫度可低至-25℃（ARM1DC/ARM3DC/ARM6DC可提供溫度低至-40℃，可咨詢本公司）、高至+70℃（超過40℃降容使用，詳見附件樣本中的技術資料）
| 產品型號 | 殼架電流 | 額定電流In | 極數 | 額定工作電壓 | Icu | Ics | 額定工作電壓 | Icu | Ics | Ui | Uimp | 機械壽命 | 電氣壽命 |
ARM6Z-250 (80~250A) | 250A | 125A、160A、180A、200A、250A | AC400V | 36 | 25 | / | / | / | 1000V | 8kV | 7000 | 1000 |
產品型號 | 額定電流In | 極數 | 尺寸結構 | 外形尺寸（W*L*H1） | 外形尺寸（W*L*H2） |
ARM6Z-250(80~250A) | 125A、160A、180A、200A、250A | 3P |
| 107*180*116 | 107*180*97 |
