產品概述
使用環境
技術參數
尺寸結構
資料下載XM3概述
ARXM3系列塑殼斷路器分熱磁式、電子式、漏電式斷路器，增強BMC材質的基座，BMC材質的中蓋和尼龍材質的上蓋。
ARXM3系列斷路器有125A、250A、400A、630A、800A五個殼架，電流從16A-800A
ARXM3E系列斷路器有125A、250A、400A、630、800A五個殼架，電流從16A-800A。
XM3產品亮點
斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。
斷路器按照其額定極限短路分段能力，分為C型（經濟型），L型（標準型），M型（較高分斷型），H型（高分段型）四種。
ARXM3E附件模塊化安裝、安全可靠，具有體積小、分段能力高、飛弧短、抗振動等特點。
斷路器通過GB/T2423.10，GB/T2423.18試驗要求，能耐受潮濕空氣、鹽霧、油霧、霉菌的影響。
ARXM3-125~630規格四級時中性極型為A/B斷路器可帶獨特的“過載報警不脫扣“功能，保障供電連續性，滿足GB50054第6.3.6條要求。
試驗要求可耐受頻率為2Hz~13.2Hz、位移為±1mm及頻率為13.2Hz~100Hz、加速度為±0.7g的機械振動。
XM3產品的材料優勢
NO.1 熱縮性絕緣材料
ARXM3的上蓋等尼龍材料為無鹵VO阻燃、耐高低溫、耐老化良好塑料，牌號：PA66。
使產品具有了更長的電氣壽命和強度，更佳的外觀效果以及更高的分斷能力。
工程塑料耐高低溫、紫外線，抗老化、絕緣強度好，零件尺寸穩定性好，確保產品在復雜工作環境下不降低性能。
NO.2 高銀含量的合金觸頭
含銀量zui高可達95%。
高含銀量、高導電、導熱性、耐電弧、耐電磨損。
動、靜觸點材料標準的配制和可靠工藝保障，提高斷路器的電壽命50%。
NO.3 機構件表面處理
我們選取瑞睿電氣的操作機構（鋼材）和某品牌樣品，實驗結果對比瑞睿電氣的操作機構硬度366.1，而某牌的硬度只有在252.6，連我們的**值都無法達到。
機械壽命和電氣壽命是斷路器國標標稱中很重要的指標，而我們的斷路器操作機構需要達到一定的強度和硬度，才能使得斷路器在分合閘動作過程中，不會損壞斷路器的使用壽命，而某牌的硬度遠遠低于國標。
表面處理工藝，測試致密的化合物層，增強煙霧和耐磨性能
瑞睿電氣的可檢測出明顯的化合物層，而某牌的并沒有任何數據
NO.4 熱固性絕緣材料
采用獨特的配方材料，具有高強度、抗電弧、強絕緣、耐高溫、阻燃性好的絕緣材料。
NO.5 高靈敏度的感溫原件
采用良好雙金屬元件材料，零下5℃到環境溫度55℃條件下無需降容使用。
NO.6 耐溫性與耐疲勞性
使用耐溫性、耐疲勞性更久的彈簧材料。（比普通彈簧耐疲勞性提高50%以上）
XM3產品結構
安全性，ARXM3可直接拆開上蓋裝內部附件
附件安裝特點：人性化設計，讓安裝、替換更便捷實現就地安裝
產品使用場景GGD柜

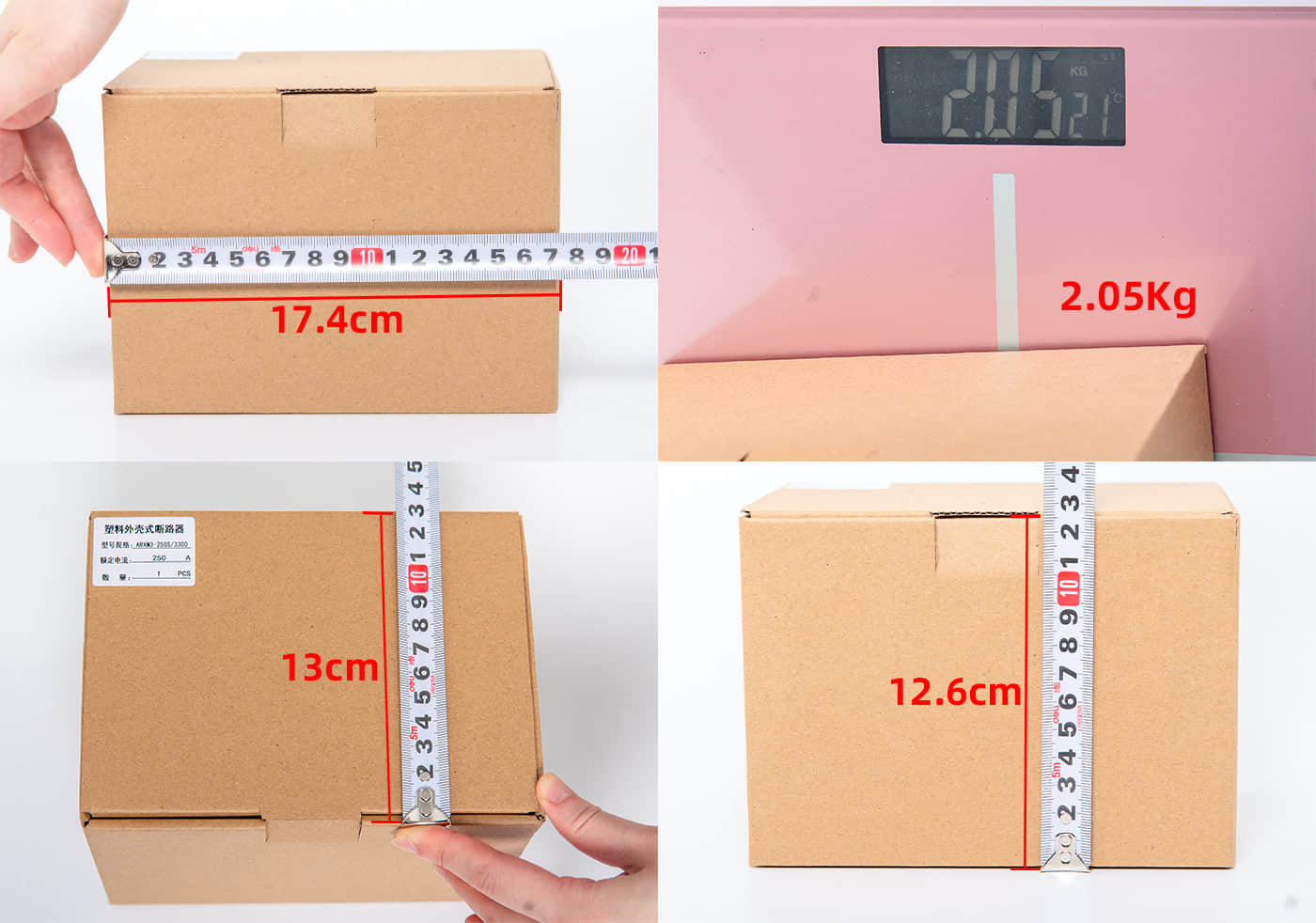

外包裝資料（尺寸 重量）
| 產品型號 | 起訂量 | 產品尺寸mm （L*W*H） | 產品凈重 | 包裝方式（木箱/紙箱） | 裝箱數 | 內箱尺寸cm （L*W*H） | 外箱尺寸cm （L*W*H） | 箱重 |
| ARXM3-250S-3300 | 50 | 165*107*89 | 紙箱 | 12 | 17.4*13*12.6 | 41cm*26.5cm*36.5cm | 2005 |

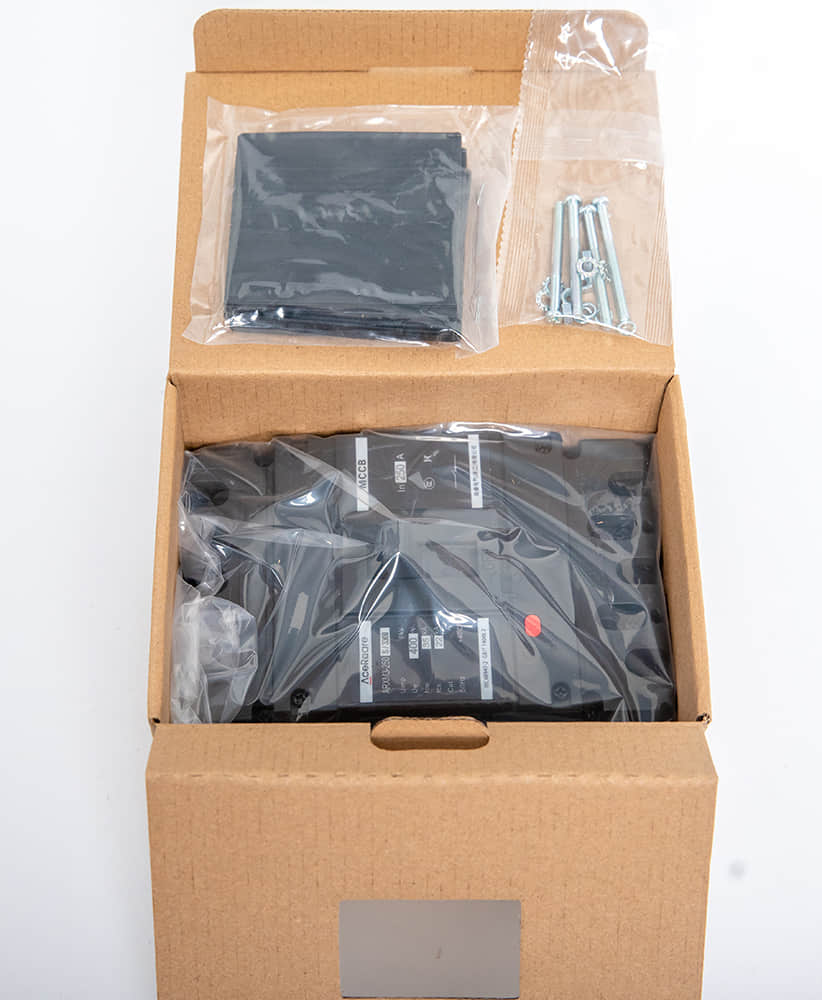

配件和輔件
1、 周圍空氣溫度為-5℃ ~ +40℃；
2、 安裝地點的海拔不超過2000m；
3、 安裝地點的空氣相對濕度在**溫度為+40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施；
4、 污染等級為3級；
5、 斷路器通過GB/T2423.10試驗要求可耐受頻率為2Hz~13.2Hz、位移為±1mm及頻率為13.2Hz~100Hz、加速度為±0.7g的機械振動；
6、 斷路器主電路安裝類別為Ⅲ，其余輔助電路、控制電路安裝類別為Ⅱ；
7、 斷路器適用于電磁環境A；
8、 濕熱帶型（TH型）斷路器通過IEC60947-2、GB/T2423.18試驗要求，能耐受潮濕空氣、鹽霧、油霧、霉菌的影響；
9、 斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方；
10、 斷路器應安裝在沒有雨雪侵襲的地方；
11、 儲存條件：周圍空氣溫度為-25℃ ~ +70℃。
| 產品型號 | 額定電流In | 級數 poles | Ue | Icu | Ics | Ue | Icu | Ics | Ui | Uimp | 機械壽命 | 電氣壽命 | 飛弧距離 (mm) |
| ARXM3-250S | 100A、125A、140A、160A、180A、200A、225A、250A | 3P | AC400V | 35KA | 22KA | AC690V | / | / | 1000V | 12KV | 7000 | 1000 | ≯50 |
| ARXM3-250L | 100A、125A、140A、160A、180A、200A、225A、250A | 3P | AC400V | 50KA | 35KA | AC690V | / | / | 1000V | 12KV | 7000 | 1000 | ≯50 |
| ARXM3-250L | 100A、125A、140A、160A、180A、200A、225A、250A | 4P | AC400V | 50KA | 35KA | AC690V | / | / | 1000V | 12KV | 7000 | 1000 | ≯50 |
| ARXM3-250M | 100A、125A、140A、160A、180A、200A、225A、250A | 3P | AC400V | 70KA | 50KA | AC690V | 20KA | 10KA | 1000V | 12KV | 7000 | 1000 | ≯50 |
| ARXM3-250M | 100A、125A、140A、160A、180A、200A、225A、250A | 4P | AC400V | 70KA | 50KA | AC690V | 20KA | 10KA | 1000V | 12KV | 7000 | 1000 | ≯50 |
| ARXM3-250H | 100A、125A、140A、160A、180A、200A、225A、250A | 3P | AC400V | 100KA | 70KA | AC690V | / | / | 1000V | 12KV | 7000 | 1000 | ≯50 |
| ARXM3-250H | 100A、125A、140A、160A、180A、200A、225A、250A | 4P | AC400V | 100KA | 70KA | AC690V | / | / | 1000V | 12KV | 7000 | 1000 | ≯50 |
產品型號 | 額定電流In | 極數 | 尺寸結構 | 外形尺寸(W*L*H1） | 外形尺寸(W*L*H2） |
ARXM3-250S | 100A、125A、140A、160A、180A、200A、225A、250A | 3P |
| 107*165*110 | 107*165*89 |
ARXM3-250L | 100A、125A、140A、160A、180A、200A、225A、250A | 3P | 107*165*126 | 107*165*106 | |
ARXM3-250L | 100A、125A、140A、160A、180A、200A、225A、250A | 4P | 142*165*126 | 142*165*106 | |
ARXM3-250M | 100A、125A、140A、160A、180A、200A、225A、250A | 3P | 107*165*126 | 107*165*106 | |
ARXM3-250M | 100A、125A、140A、160A、180A、200A、225A、250A | 4P | 142*165*126 | 142*165*106 | |
ARXM3-250H | 100A、125A、140A、160A、180A、200A、225A、250A | 3P | 107*165*126 | 107*165*106 | |
ARXM3-250H | 100A、125A、140A、160A、180A、200A、225A、250A | 4P | 142*165*126 | 142*165*106 |
