資料下載XM3概述
ARXM3系列塑殼斷路器分熱磁式、電子式、漏電式斷路器，增強BMC材質的基座，BMC材質的中蓋和尼龍材質的上蓋。
ARXM3系列斷路器有125A、250A、400A、630A、800A五個殼架，電流從16A-800A
ARXM3E系列斷路器有125A、250A、400A、630、800A五個殼架，電流從16A-800A。
XM3產品亮點
斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。
斷路器按照其額定極限短路分段能力，分為C型（經濟型），L型（標準型），M型（較高分?jǐn)嘈停琀型（高分段型）四種。
ARXM3E附件模塊化安裝、安全可靠，具有體積小、分段能力高、飛弧短、抗振動等特點。
斷路器通過GB/T2423.10，GB/T2423.18試驗要求，能耐受潮濕空氣、鹽霧、油霧、霉菌的影響。
ARXM3-125~630規格四級時中性極型為A/B斷路器可帶獨特的“過載報警不脫扣“功能，保障供電連續性，滿足GB50054第6.3.6條要求。
試驗要求可耐受頻率為2Hz~13.2Hz、位移為±1mm及頻率為13.2Hz~100Hz、加速度為±0.7g的機械振動。
XM3產品的材料優勢
NO.1 熱縮性絕緣材料
ARXM3的上蓋等尼龍材料為無鹵VO阻燃、耐高低溫、耐老化良好塑料，牌號：PA66。
使產品具有了更長的電氣壽命和強度，更佳的外觀效果以及更高的分?jǐn)嗄芰Α?/p>
工程塑料耐高低溫、紫外線，抗老化、絕緣強度好，零件尺寸穩定性好，確保產品在復雜工作環境下不降低性能。
NO.2 高銀含量的合金觸頭
含銀量zui高可達95%。
高含銀量、高導電、導熱性、耐電弧、耐電磨損。
動、靜觸點材料標準的配制和可靠工藝保障，提高斷路器的電壽命50%。
NO.3 機構件表面處理
我們選取瑞睿電氣的操作機構（鋼材）和某品牌樣品，實驗結果對比瑞睿電氣的操作機構硬度366.1，而某牌的硬度只有在252.6，連我們的**值都無法達到。
機械壽命和電氣壽命是斷路器國標標稱中很重要的指標，而我們的斷路器操作機構需要達到一定的強度和硬度，才能使得斷路器在分合閘動作過程中，不會損壞斷路器的使用壽命，而某牌的硬度遠遠低于國標。
表面處理工藝，測試致密的化合物層，增強煙霧和耐磨性能
瑞睿電氣的可檢測出明顯的化合物層，而某牌的并沒有任何數據
NO.4 熱固性絕緣材料
采用獨特的配方材料，具有高強度、抗電弧、強絕緣、耐高溫、阻燃性好的絕緣材料。
NO.5 高靈敏度的感溫原件
采用良好雙金屬元件材料，零下5℃到環境溫度55℃條件下無需降容使用。
NO.6 耐溫性與耐疲勞性
使用耐溫性、耐疲勞性更久的彈簧材料。（比普通彈簧耐疲勞性提高50%以上）
XM3產品結構
安全性，ARXM3可直接拆開上蓋裝內部附件
附件安裝特點：人性化設計，讓安裝、替換更便捷實現就地安裝
產品使用場景GGD柜

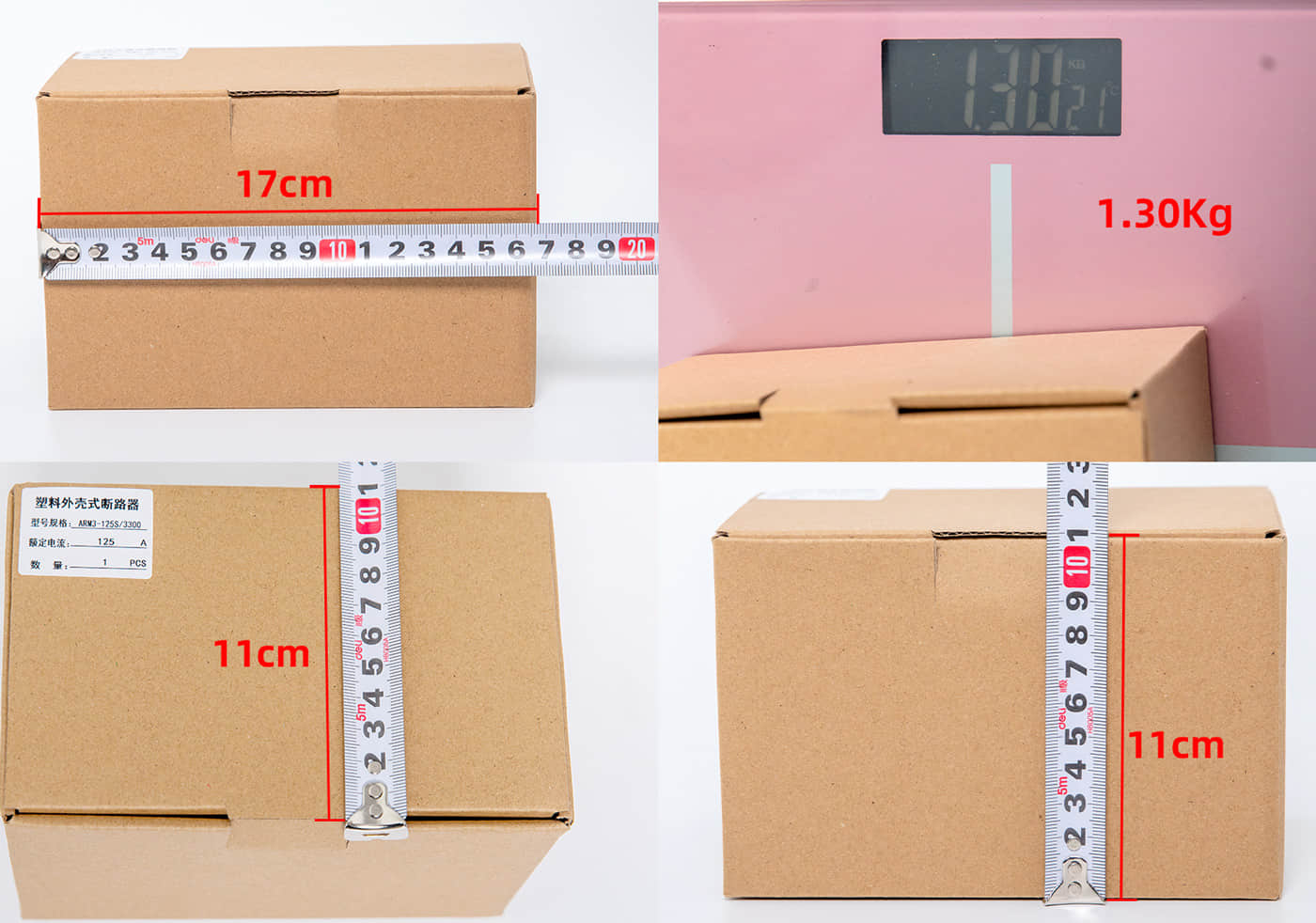

外包裝資料（尺寸 重量）
| 產品型號 | 起訂量 | 產品尺寸mm （L*W*H） | 產品凈重 | 包裝方式（木箱/紙箱） | 裝箱數 | 內箱尺寸cm （L*W*H） | 外箱尺寸cm （L*W*H） | 箱重 |
| ARXM3-125S-3300 | 50 | 150*92*70 | 紙箱 | 16 | 17*11*11 | 45cm*23cm*35cm | 1300 |

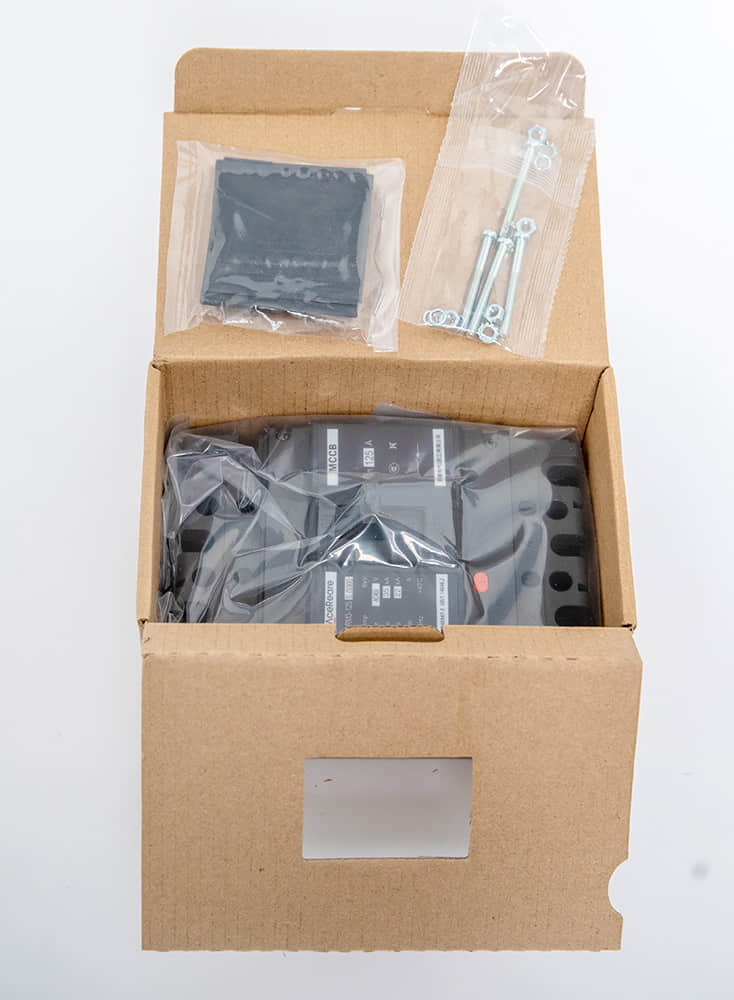

配件和輔件
1、安裝環境周圍空氣溫度要求需在-5℃至+40℃之間；
2、斷路器安裝的地點海拔高度不可以超過兩千米；
3、污染等級為3級，且適用于電磁環境A，同時塑殼斷路器主電路安裝類別為III，其余輔助電路、控制電路安裝類別為II；
4、安裝地點的空氣相對濕度在**溫度是+40℃的時候不得超出50%，同樣是可以在較低溫度下具有較高的相對濕度，比如當達到20℃則濕度為90%，對于因?yàn)闇囟茸兓紶柈a(chǎn)生的凝露必須要采用防護措施。
5、通過了GB/T2423.10試驗要求，并具備可耐受頻率為2Hz至13.2Hz，位移為±1mm及頻率為13Hz至100Hz，并且加速為±0.7g的機械振動。
6、濕熱帶型（TH型）斷路器是通過了IEC60947-2與GB/T2423.18試驗要求，能夠承受潮濕空氣、鹽霧、霧菌以及油霧等現象對設備造成的影響。
| 產品型號 | 殼架電流 | 額定電流In | 級數poles | Ue | Icu | Ics | Ue | Icu | Ics | Ui | Uimp | 機械壽命 | 電氣壽命 | 飛弧距離 (mm) | |
| ARXM3-125C | 125A | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、 | 3P | AC400V | 35kA | 22kA | / | AC690V | 10KA | 6KA | 1000V | 8kV | 8500 | 1500 | ≯50mm |
| ARXM3-125C | 125A | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、 | 4P | AC400V | 35kA | 22kA | / | AC690V | 10KA | 6KA | 1000V | 8kV | 8500 | 1500 | ≯50mm |
| ARXM3-125L | 125A | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、 | 3P | AC400V | 50kA | 35kA | / | AC690V | / | / | 1000V | 8kV | 8500 | 1500 | ≯50mm |
| ARXM3-125L | 125A | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、 | 4P | AC400V | 50kA | 35kA | / | AC690V | / | / | 1000V | 8kV | 8500 | 1500 | ≯50mm |
| ARXM3-125M | 125A | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、 | 3P | AC400V | 70kA | 50kA | / | AC690V | 20KA | 10KA | 1000V | 8kV | 8500 | 1500 | ≯50mm |
| ARXM3-125M | 125A | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、 | 4P | AC400V | 70kA | 50kA | / | AC690V | 20KA | 10KA | 1000V | 8kV | 8500 | 1500 | ≯50mm |
| ARXM3-125H | 125A | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、 | 3P | AC400V | 100kA | 70kA | / | AC690V | / | / | 1000V | 8kV | 8500 | 1500 | ≯50mm |
| ARXM3-125H | 125A | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、 | 4P | AC400V | 100kA | 70kA | / | AC690V | / | / | 1000V | 8kV | 8500 | 1500 | ≯50mm |
產品型號 | 額定電流In | 極數 | 尺寸結構 | 外形尺寸(W*L*H1） | 外形尺寸(W*L*H2） |
ARXM3-125C | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A | 3P |
| 75*132.5*82.5 | 75*132.5*66.2 |
ARXM3-125C | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A | 4P | 100*132.5*82.5 | 100*132.5*66.2 | |
ARXM3-125L | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A | 3P | 92*150*105 | 92*150*87 | |
ARXM3-125L | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A | 4P | 122*150*105 | 122*150*87 | |
ARXM3-125M | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A | 3P | 92*150*105 | 92*150*87 | |
ARXM3-125M | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A | 4P | 122*150*105 | 122*150*87 | |
ARXM3-125H | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A | 3P | 92*150*105 | 92*150*87 | |
ARXM3-125H | 16A、20A、25A、32A、40A、50A、63A、80A、100A、125A | 4P | 122*150*105 | 122*150*87 |
