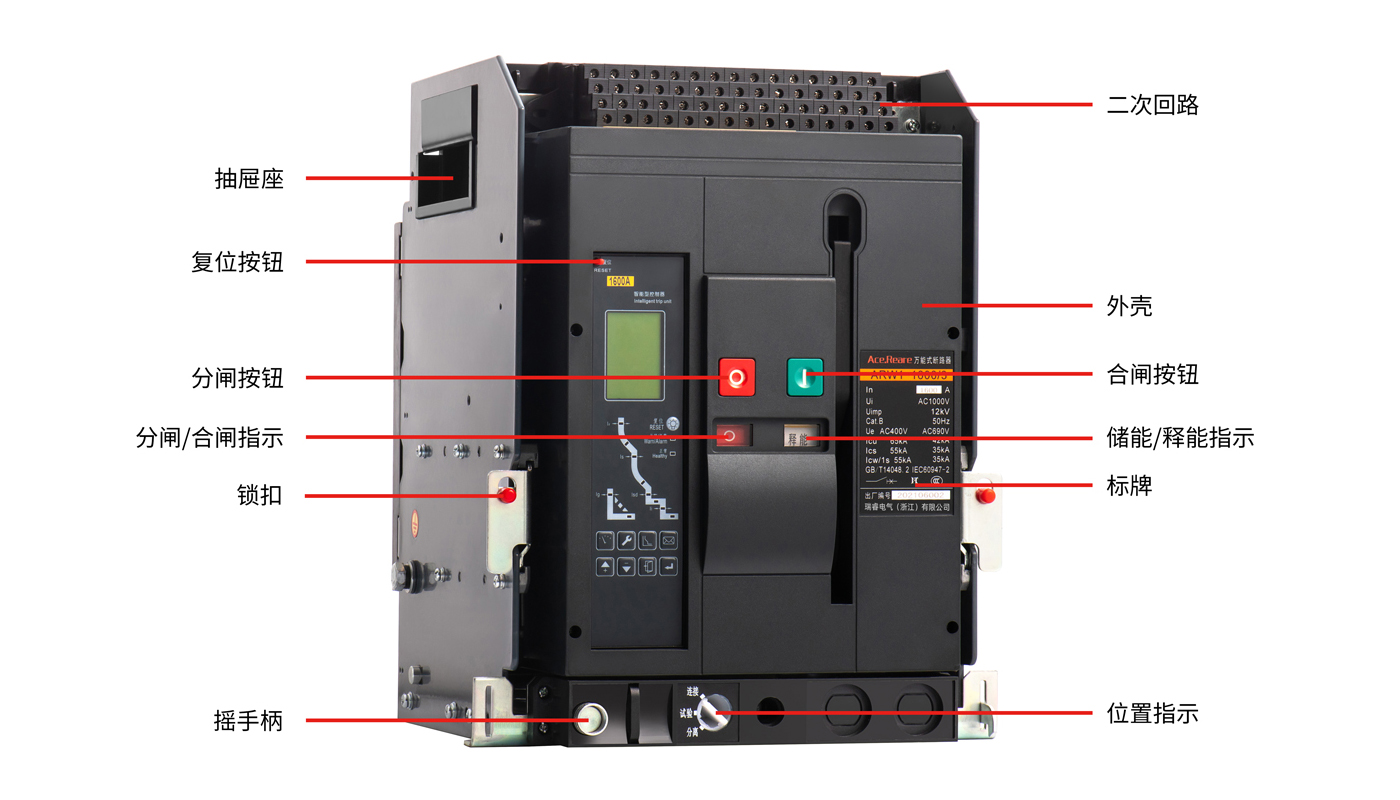

資料下載ARW1-1600智能型萬能式斷路器（以下簡稱斷路器）適用于交流50Hz,額定工作電壓AC400V,額定工作電 流至1000A及以下的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地 等故障的危害；該斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。該斷路器能廣泛使用于電站、工廠、礦山和現代化高層建 筑，特別是智能樓宇中的配電系統。
斷路器具有四種適用類型：耐低溫型、耐鹽霧型、高原型、普通型。
耐高溫、耐鹽霧型、普通型海拔超過2000m，斷路器電氣性能可參照表修正：
海拔(m) | 2000 | 3000 | 4000 | 5000 |
工作耐壓(V) | 3500 | 3150 | 2500 | 2000 |
工作電流修正系數 | 1 | 0.93 | 0.88 | 0.82 |
短路分斷能力修正系數 | 1 | 0.93 | 0.71 | 0.63 |

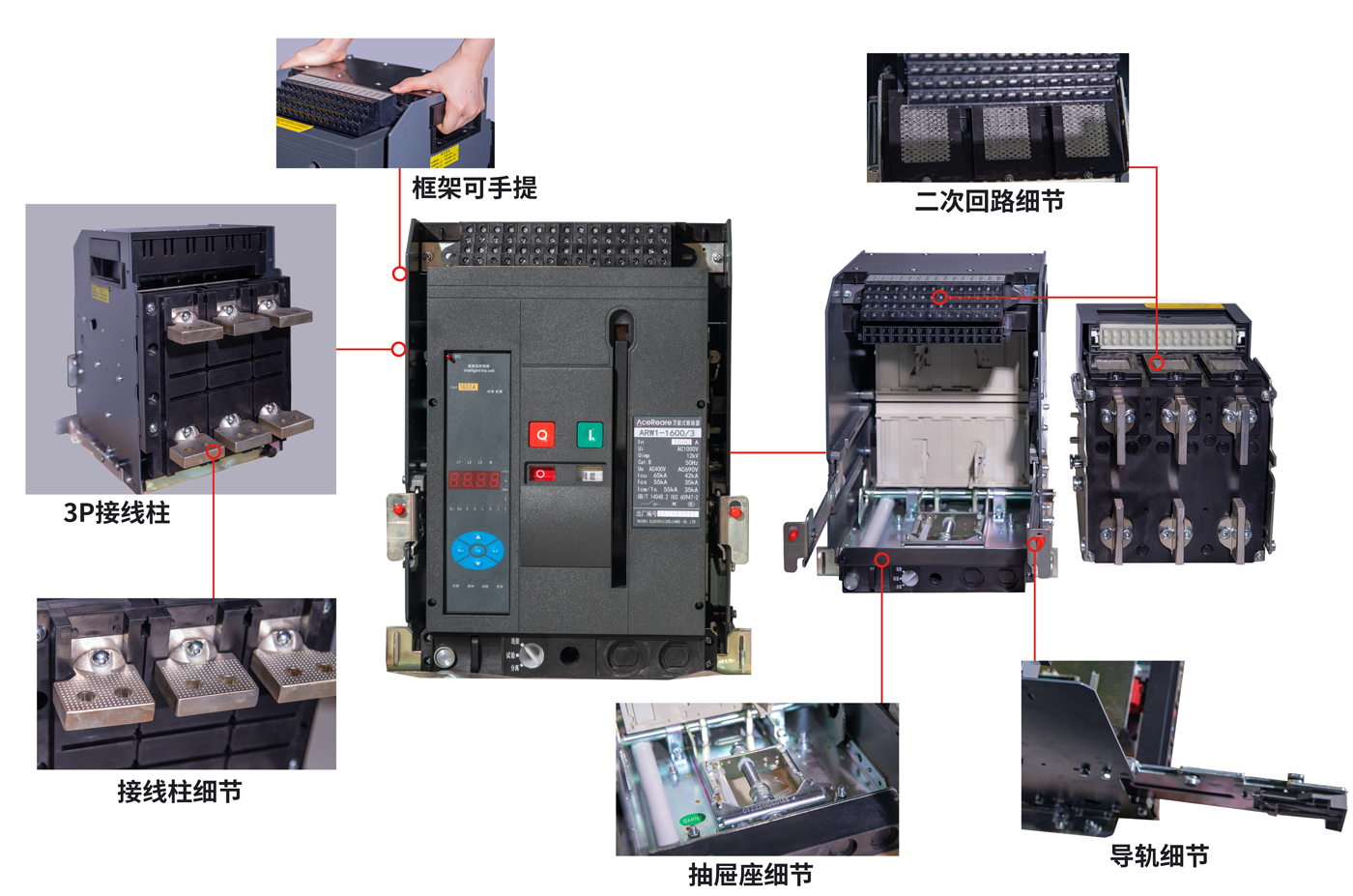

產品特點
1、周圍空氣濕度為-40P-+40P; 24h平均值不超過+35P,周圍空氣濕度下限為-40^（特殊申明除外）。
2、普通型的海拔高度不超過2000m,超過2000m需降容使用，高原型不得超過5000m。
3、**溫度為+40P時，空氣的相對濕度不超過50%,在較低的溫度下可以允許有較高的相對濕度，；例 如20P時達90%o對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4、污染等級：3級
5、防護等級：IP30
斷路器進出線的功率損耗見表
In(A) | 200 | 400 | 630 | 800 | 1000 | 1250 | 1600 | |
功率損耗(W) | 抽屜式 | 115 | 140 | 161 | 215 | 230 | 250 | 460 |
固定式 | 45 | 80 | 100 | 110 | 120 | 130 | 220 | |
型號 | W1-1600 | ||
殼架等級額定電流Inm(A) | 1600 | ||
額定電流In(A) | 200、250、315、350、400、500、 630、800、1000、1250、1600 | ||
額定極限短路分斷 | AC400V | 65 | |
能力Icu(kA) | AC690V | 42 | |
額定運行短路分斷 | AC400V | 55 | |
能力Ics(kA) | AC690V | 35 | |
額定短時耐受 | AC400V | 55 | |
電流lcw(kA/s) | AC690V | 35 | |
極數(P) | 3P | 4P | |
W(固定/抽屜) | 254/282 | 324/354 | |
L(固定/抽屜) | 251/345 | 251/345 | |
H(固定/抽屜) | 220/351 | 320/351 | |
額定工作電壓Ue(V) | AC400/AC690 | ||
額定絕緣電壓Ui(V) | 1000 | ||
額定沖擊耐受電壓Uimp(v) | 12000 | ||
飛弧距離mm | 0 | ||
使用類別 | B | ||
安裝方式 | 抽屜式 固定式 | ||
電磁兼容EMC | 環境A | ||
隔離適用性 | 隔離 | ||
