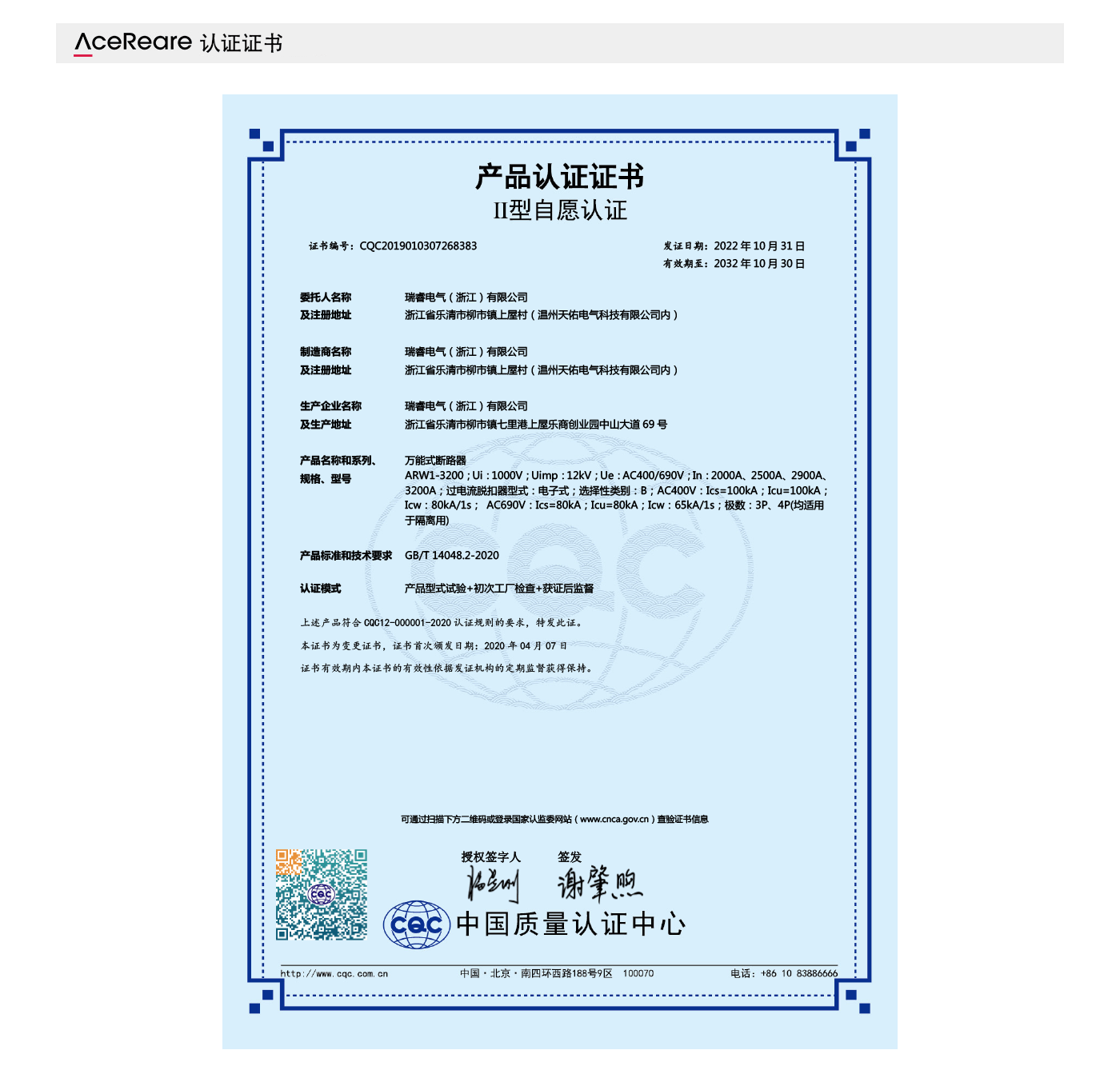

資料下載ARW1-3200智能型萬能式斷路器（以下簡稱斷路器）適用于交流50Hz,額定工作電壓AC400V,額定工作電 流至1000A及以下的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地 等故障的危害；該斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。該斷路器能廣泛使用于電站、工廠、礦山和現代化高層建 筑，特別是智能樓宇中的配電系統。
耐高溫、耐鹽霧型、普通型海拔超過2000m，斷路器電氣性能可參照表修正：
海拔 | 2000 | 3000 | 4000 | 5000 |
工作耐壓(V) | 3500 | 3150 | 2500 | 2000 |
工作電流修正系數 | 1 | 0.93 | 0.88 | 0.82 |
短路分斷能力修正系數 | 1 | 0.93 | 0.71 | 0.63 |

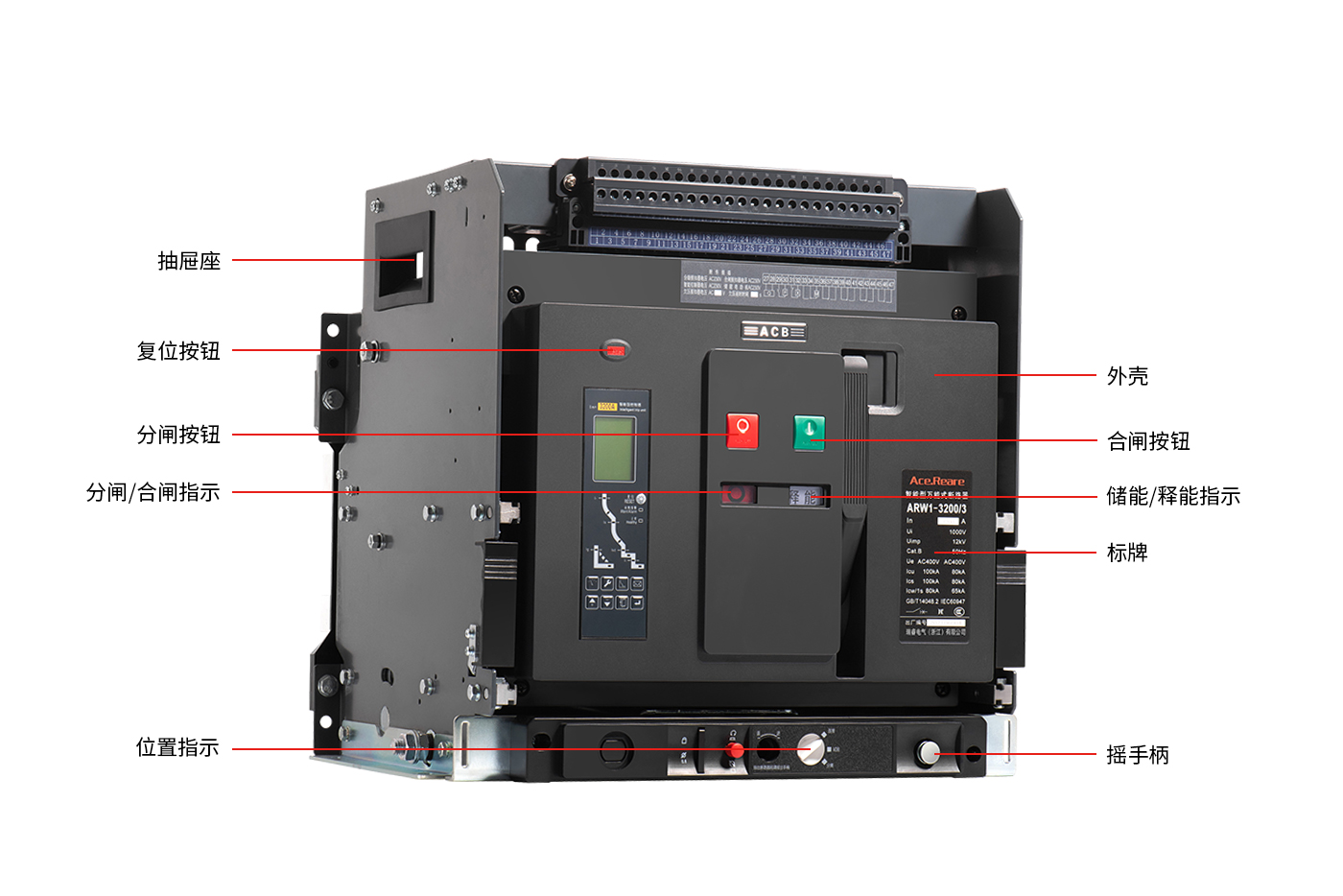

產品細節
1、周圍空氣溫度上限不超過+40℃，下限不低于-5℃，且24h的平均值不超過+35℃。
2、安裝地點在海拔高度不超過2000m。
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度；最濕月的月平均**相對濕度為90%，同時該月的月平均**溫度為+25℃，并且考慮到因溫度變化而發生在產品表面上的凝霜。
4、污染等級：3級
5、安裝條件：可垂直安裝，亦可水平安裝
6、安裝類別：斷路器主電路及欠電壓透口氣繾綣，電源變壓器初級線圈的安裝類別為IV，其余輔助電路，控制電路安裝類別為III類。
斷路器的額定電流見表
殼架等級額定電流Inm(A) | 額定電流In(A) |
2000 | 630、800、1000、1250、1600、2000 |
3200 | 2000、2500、2900、3200 |
4000 | 2000、2500、2900、3150、3200、3600、3900、4000 |
6300 | 4000、5000、6300 |
斷路器的額定短路分斷能力及短時耐受電流見表，斷路器飛弧距離為“零” （即斷路器外無飛弧）
殼架等級額定電流Inm(A) | 2000 | 3200 | 4000 | 6300 | |
額定極限短路分斷能力Icu(KA) | 400V | 80 | 100 | 100 | 100 |
690V | 65 | 80 | 80 | 80 | |
額定運行短路分斷能力Ics(KA) | 400V | 80 | 100 | 100 | 100 |
690V | 65 | 80 | 80 | 80 | |
額定短時耐受電流Icw(KA)/1s | 400V | 65 | 80 | 80 | 80 |
690V | 50 | 65 | 65 | 65 | |
額定短路接通能力Icm(KA)(峰值) | 400V | 176 | 220 | 220 | 264 |
690V | 105 | 143 | 143 | 172 | |
注：表中分斷能力上下進線相同 | |||||
斷路器的**損耗功率為360W。斷路器在不同環境溫度下額定持續電流變動表
環境溫度℃ | 400A | 630A | 800A | 1000A | 1250A | 1600A | 2000A |
40 | 400A | 630A | 800A | 1000A | 1250A | 1600A | 2000A |
50 | 400A | 630A | 800A | 1000A | 1250A | 1550A | 1900A |
60 | 400A | 630A | 800A | 1000A | 1250A | 1550A | 1800A |
注：2500A及以上降容系數為0.9，其中6300A中的4000不降容。 | |||||||
型號 | W1-3200 | ||
殼架等級額定電流Inm(A) | 3200 | ||
額定電流In(A) | 2000、2500、2900、3200 | ||
額定極限短路分斷 | AC400V | 100 | |
能力Icu(kA) | AC690V | 80 | |
額定運行短路分斷 | AC400V | 100 | |
能力Ics(kA) | AC690V | 80 | |
額定短時耐受 | AC400V | 80 | |
電流lcw(kA/s) | AC690V | 65 | |
極數(P) | 3P | 4P | |
W(固定/抽屜) | 422/435 | 537/550 | |
L(固定/抽屜) | 363/488 | 363/488 | |
H(固定/抽屜) | 402/435 | 402/435 | |
額定工作電壓Ue(V) | AC400/AC690 | ||
額定絕緣電壓Ui(V) | 1000 | ||
額定沖擊耐受電壓Uimp(v) | 12000 | ||
飛弧距離mm | 0 | ||
使用類別 | B | ||
安裝方式 | 抽屜式 固定式 | ||
電磁兼容EMC | 環境A | ||
隔離適用性 | 隔離 | ||
